Archiv Havlíčkova Borová, kostel sv. Víta - zaměření skutečného stavu

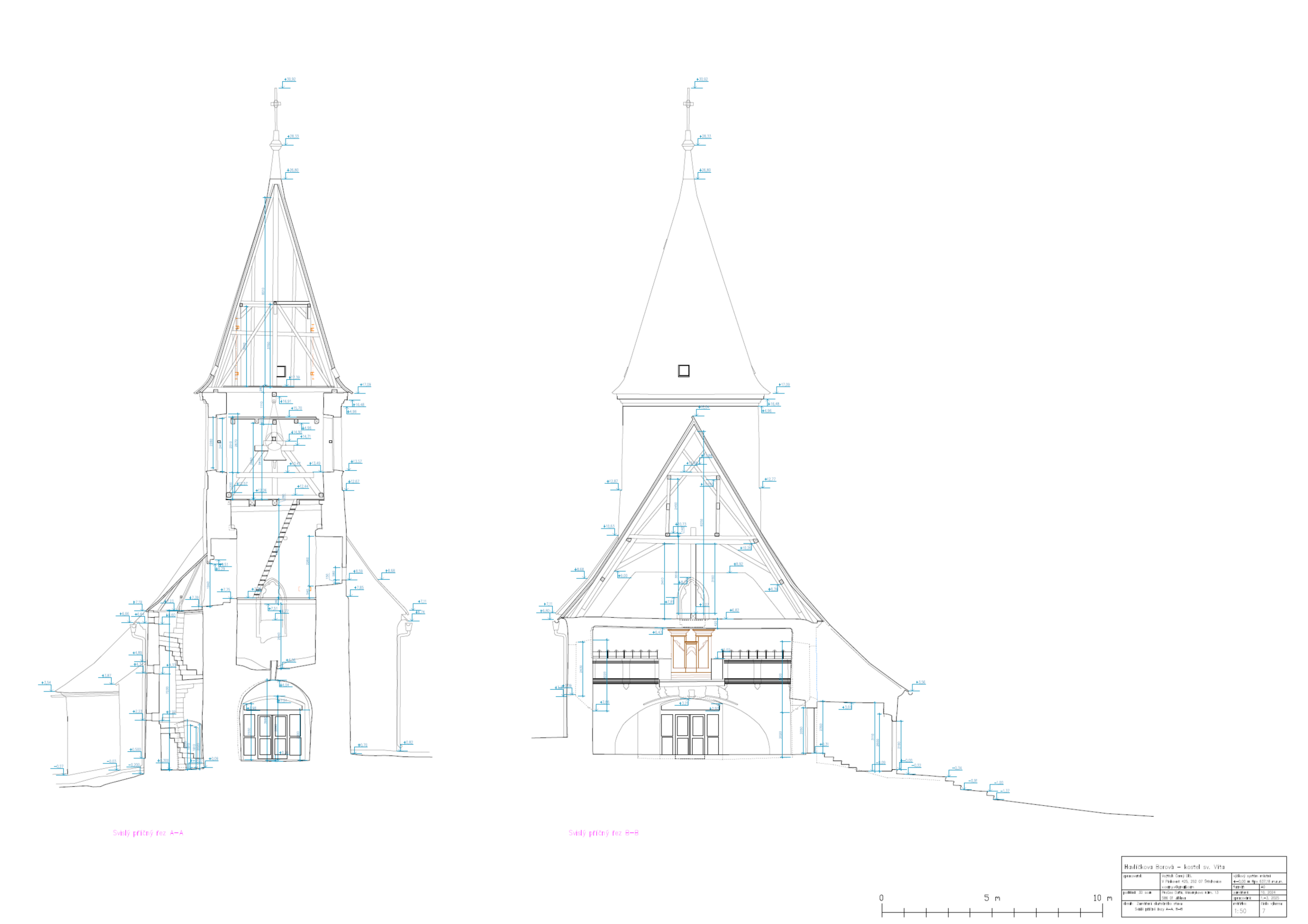

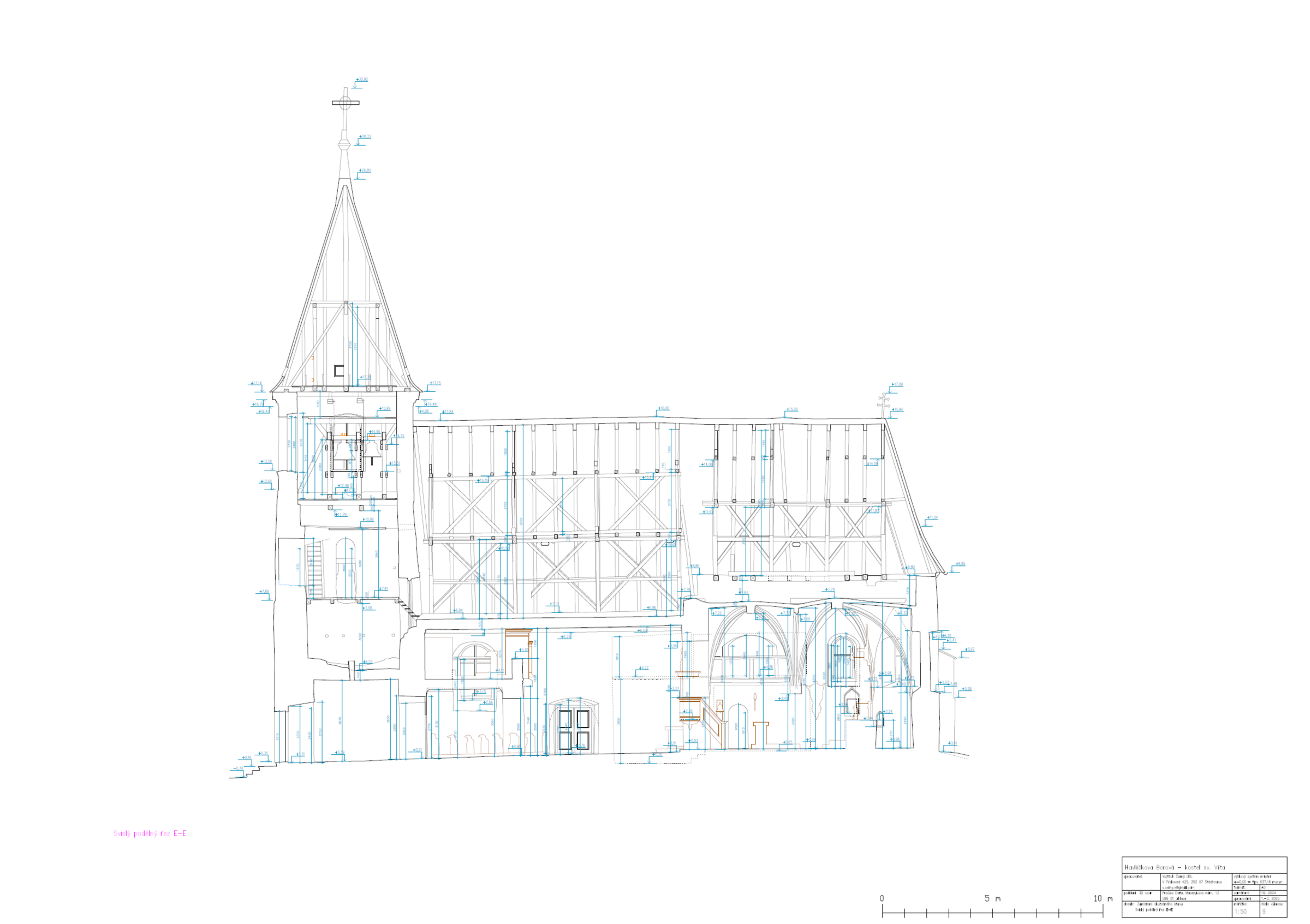

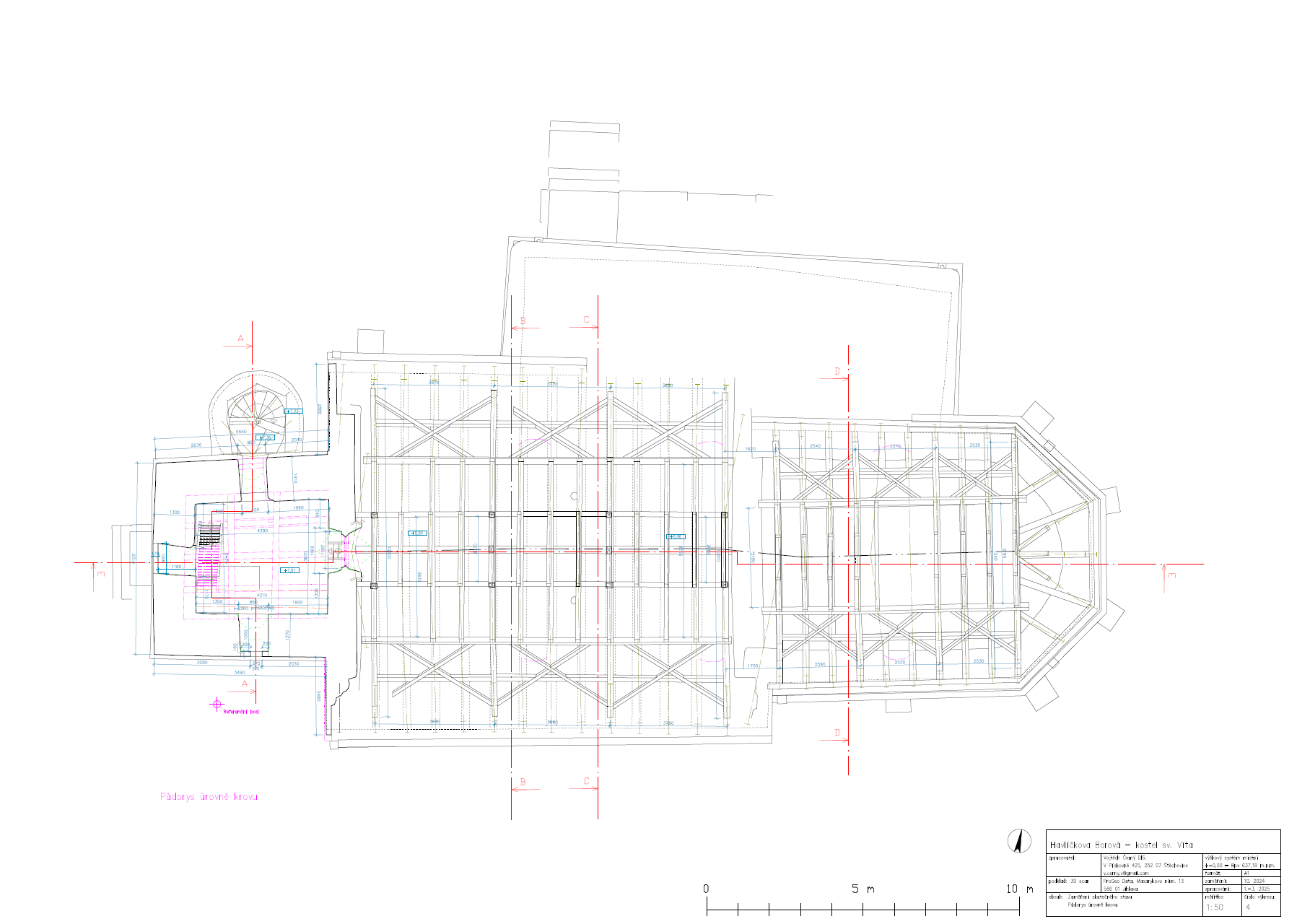

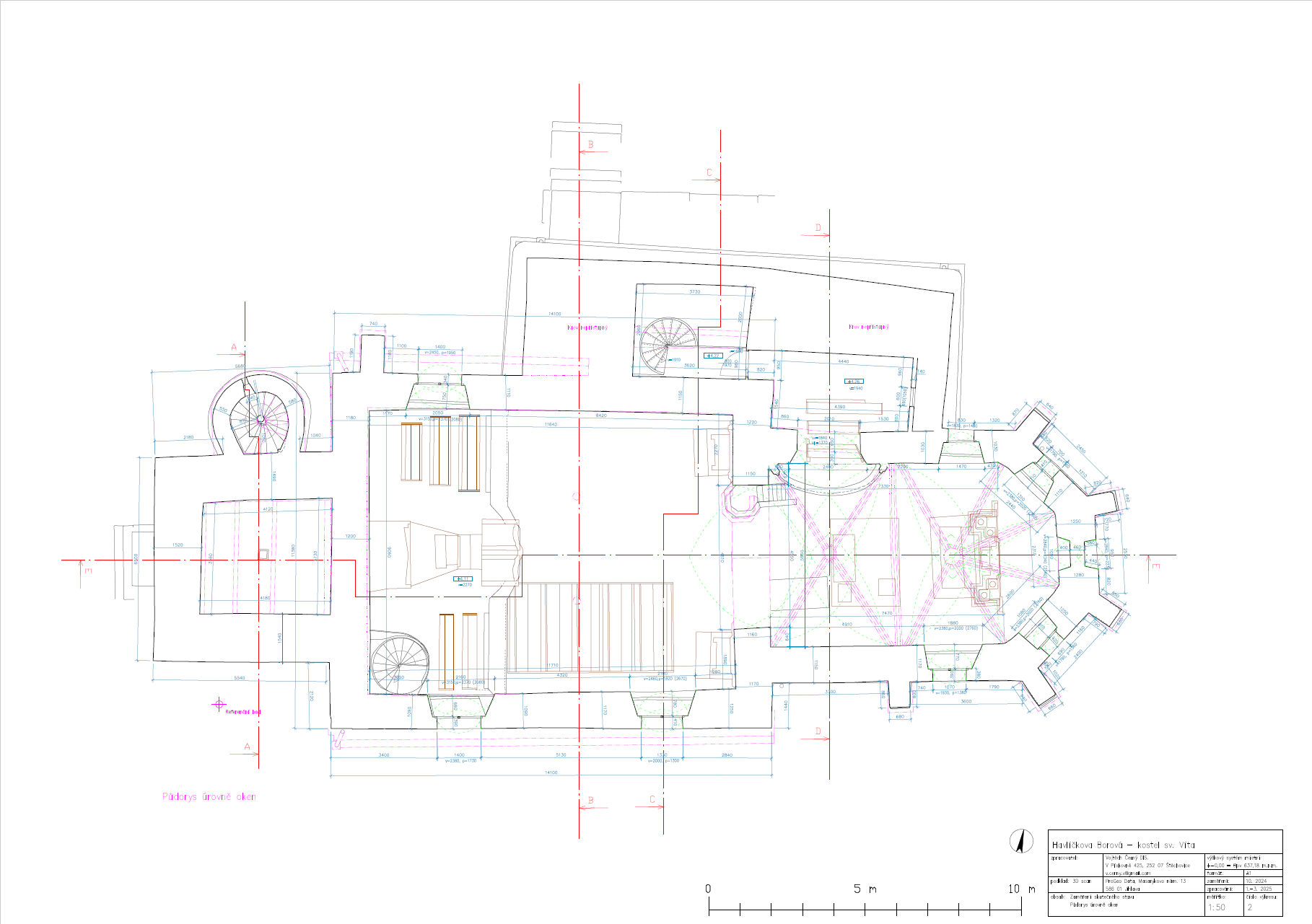

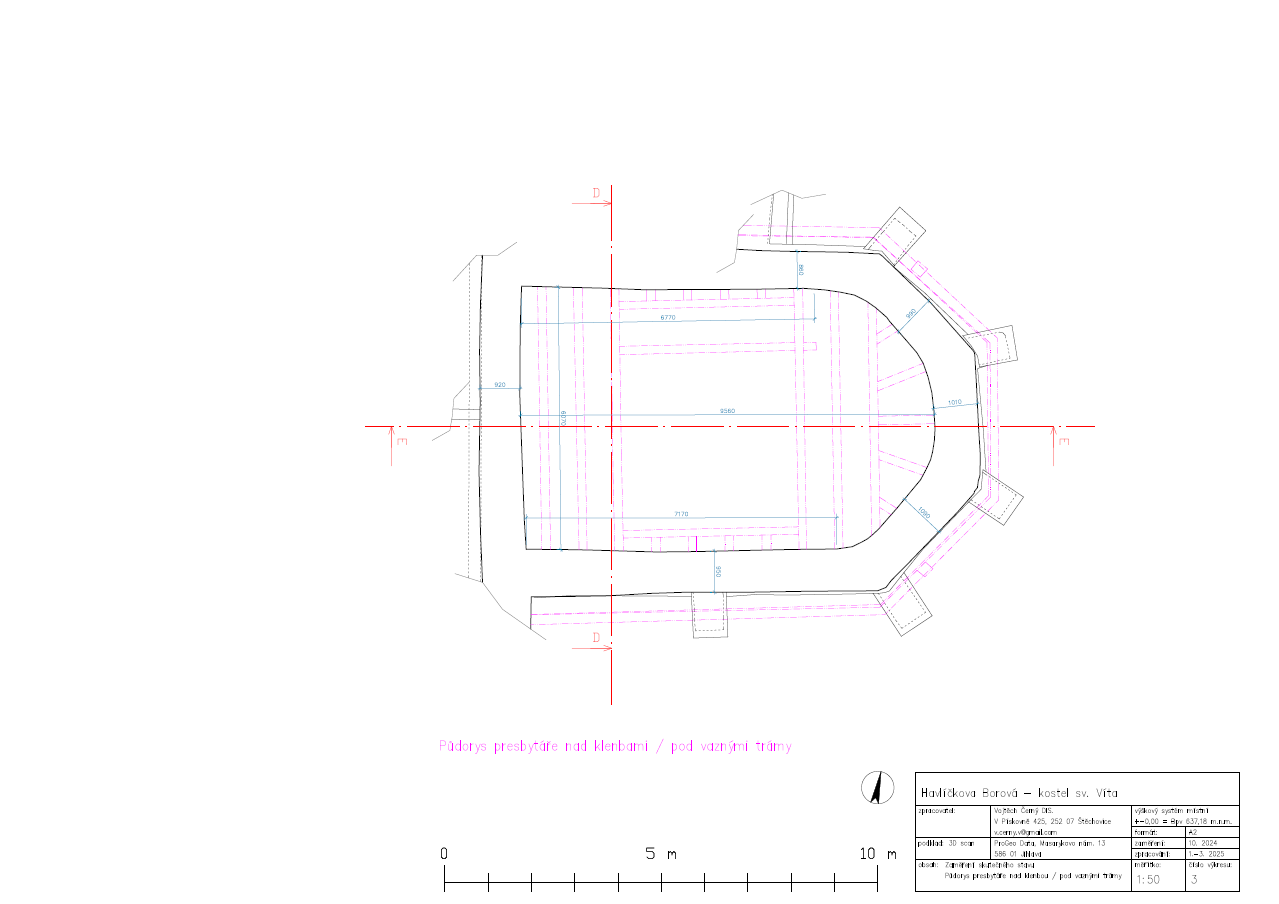

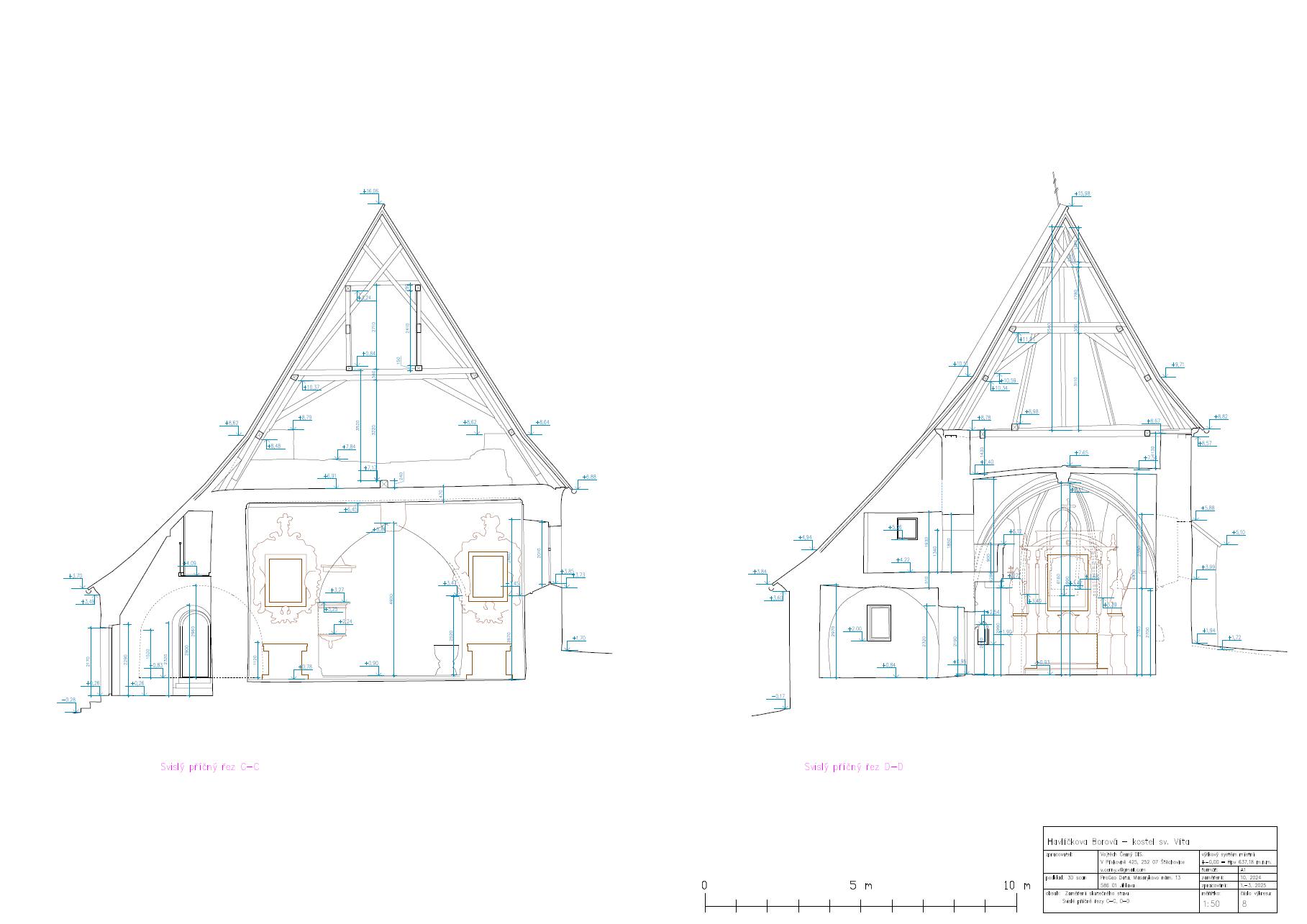

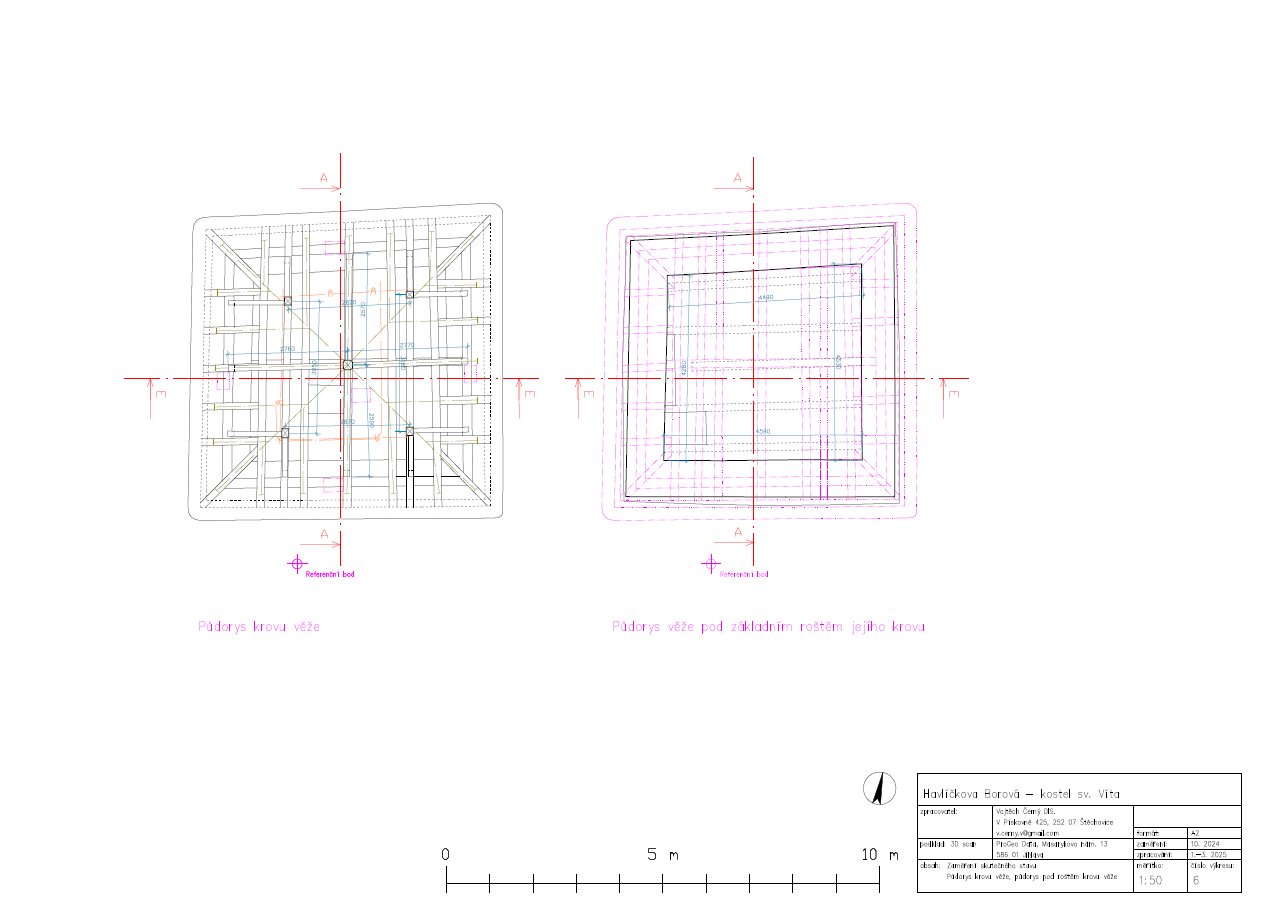

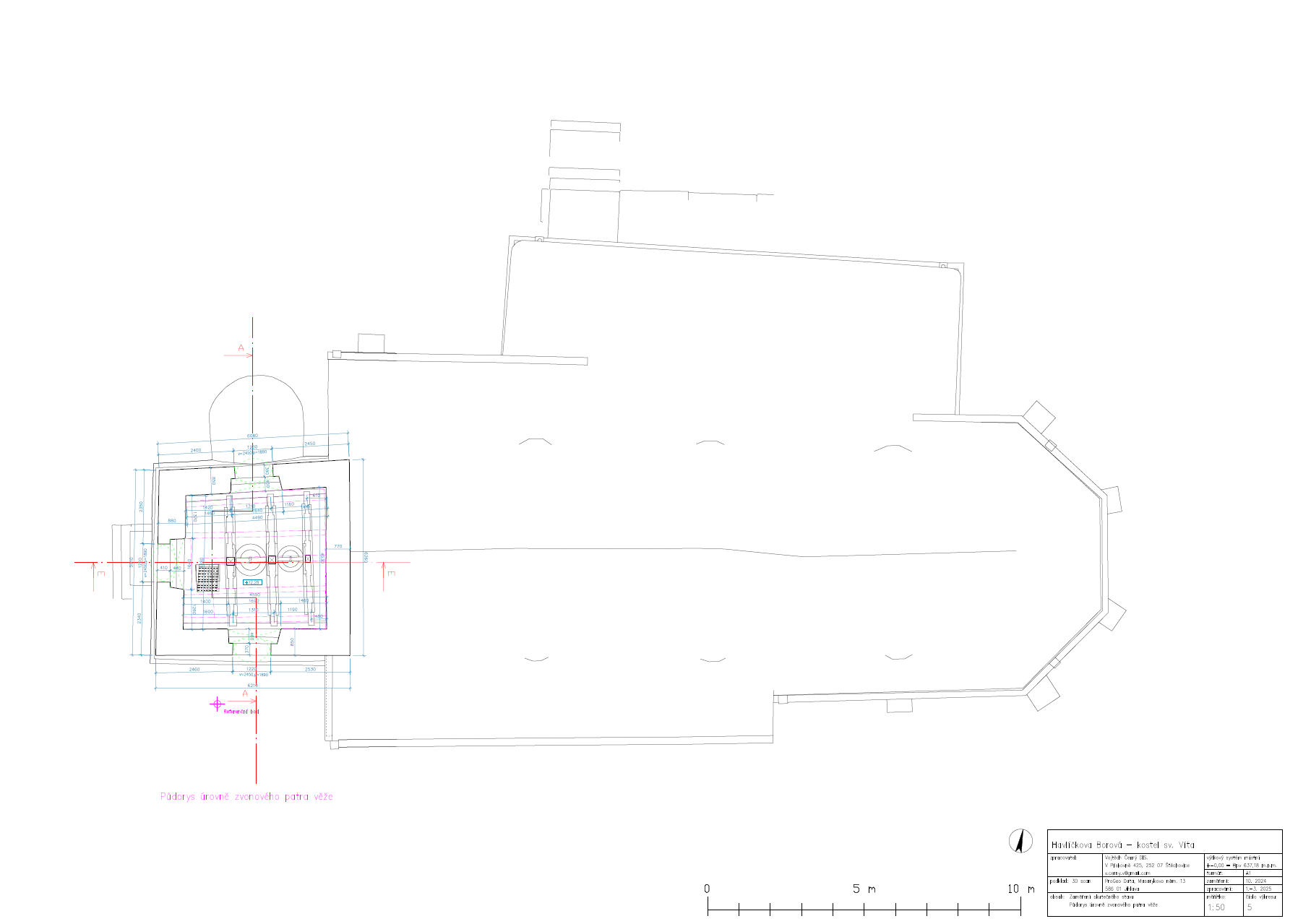

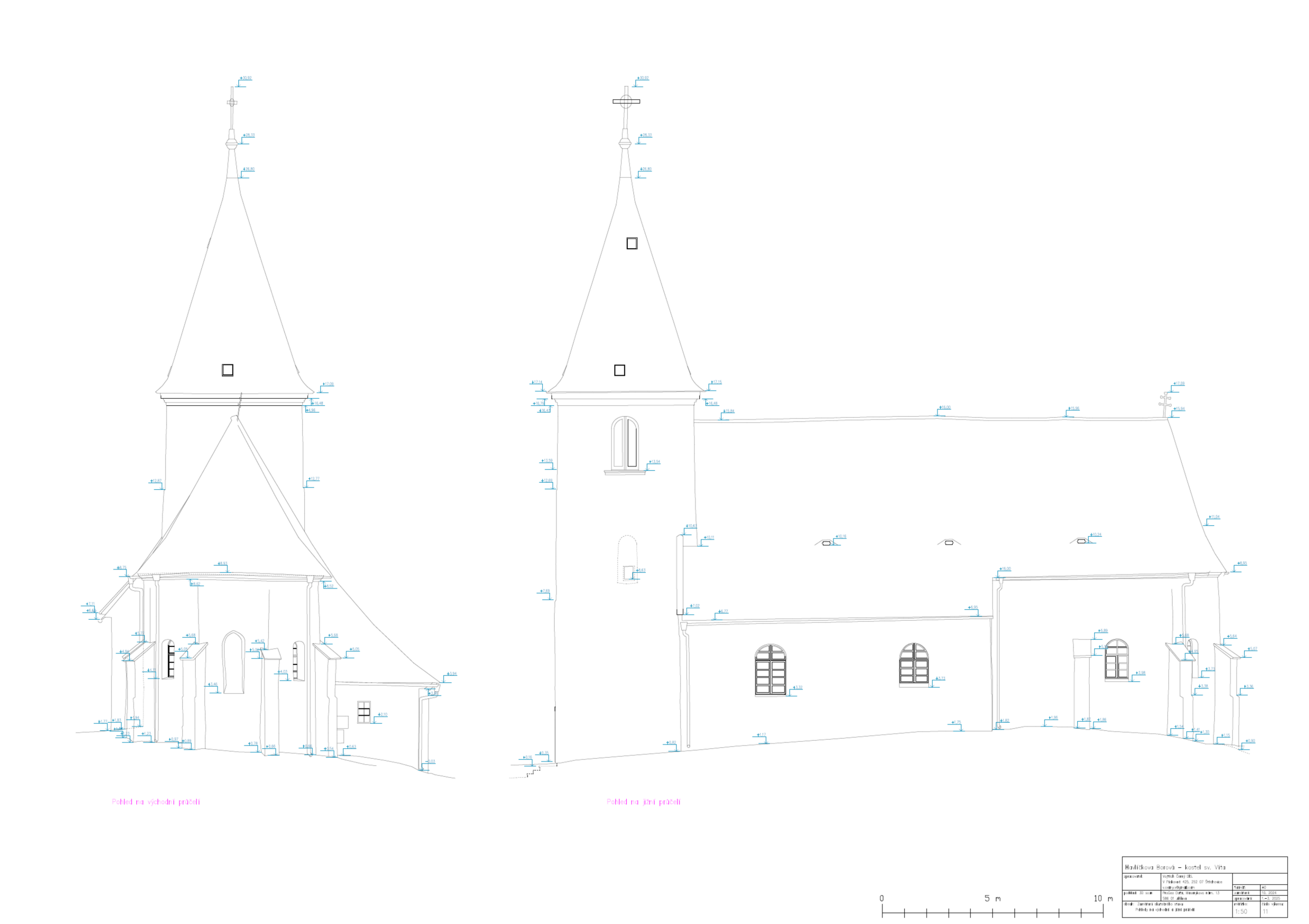

Ukázka zaměření skutečného stavu venkovského kostela v běžné podrobnosti. Obvyklá situace s nepřístupným krovem sakristie a problematickým patrováním v úrovni krovu vyžaduje pro vykreslení půdorysu ústupky vůči realitě ve prospěch vypovídající schopnosti výkresu. Svislé řezy jsou zde nutným doplňkem pro plné pochopení konstrukce. Podkladem mračno z 3D skenu, 1 den práce ručního oměřování detailů, 5 týdnů zpracování plánů.
